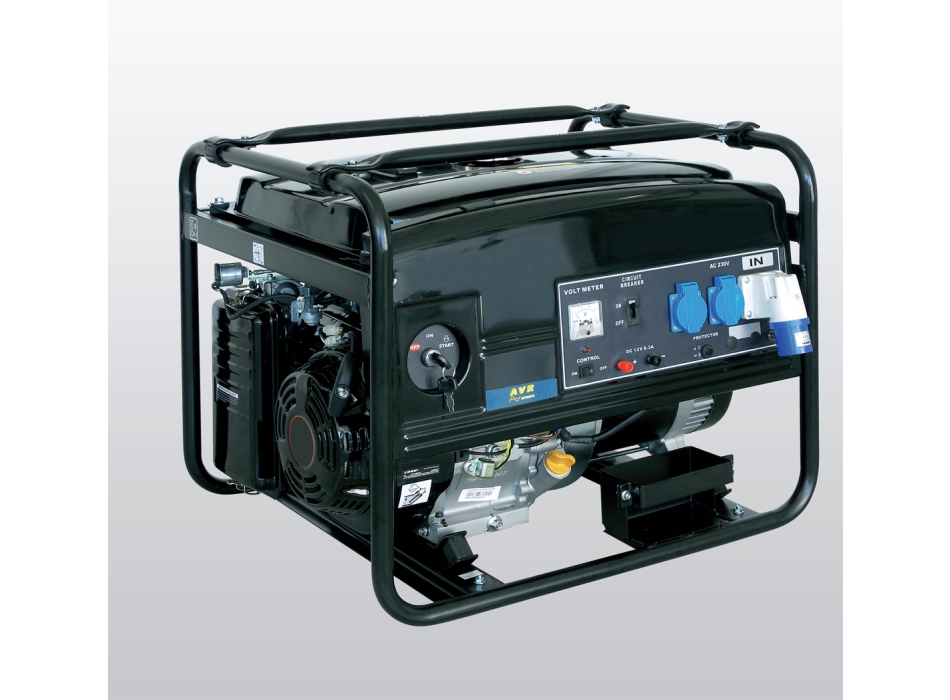

Modello completo di Dispositivo di Avviamento Automatico SELF START
Gruppo elettrogeno monofase con sistema d’avviamento automatico integrato, con motore a scoppio 4 tempi a benzina, flangiato ad un alternatore a 2 poli monofase.
Avviamento con autoavvolgente ed
elettrico a batteria.
Quadro di comando con 2 prese monofase e con caricabatteria 12 volt.
MODALITA’ D’USO:
- Posizionare l’interruttore ON-OFF su “off” e l’interruttore C CONTROL su “off”
- Collegare la batteria ai cavi del generatore, collegare quest ultimo alla linea elettrica a 230v utilizzando un cavo tripolare con sezione da 4 mm.
STATO DI STAND BY:
- Posizionare l interruttore ON-OFF su “on” e l interruttore C CONTROL su ”on”
- Se la spia luminosa di funzionamento rimane accesa, significa che la tensione proviene dalla linea elettrica.
FUNZIONAMENTO:
- Quando al generatore viene interrotta l’erogazione di corrente dalla linea elettrica, la spia luminosa si spegne e il sistema di controllo avvia il generatore automaticamente senza bisogno di intervenire. Le prese d’uscita produranno un voltaggio alternato di 230 v dopo circa 8 sec. In caso di ritorno della corrente elettrica la spia luminosa tornera’ ad accendersi e il generatore si arrestera’ automaticamente, bypassando la corrente e tornando ad erogare corrente a 230V.
SISTEMA D’ALLARME:
- Quando viene interrotta l’erogazione di corrente dalla linea elettrica, il generatore effettua 3 avviamenti, al terzo tentativo non riuscito, il generatore interrompe il proprio funzionamento e la spia lampeggia. In questo caso controllare che il livello dell’olio sia corretto, e che non vi sia del carburante mischiato all’interno.
ATTENZIONE:
- Il collegamento/distacco del generatore alla/dalla rete elettrica deve essere eseguito da un elettricista esperto.
- Assicurare un corretto isolamento quando si collega la rete elettrica 230 V al generatore.
- L’interruttore CONTROL dev’esser posizionato su OFF durante l avvio elettrico, l avvio di rimbalzo, o quando si sostituisce l accumulatore.
- Scollegare sempre il generatore dalla rete elettrica prima di effettuare interventi di manutenzione.
- In caso che il generatore resti a lungo inutilizzato, posizionare l'interruttore ON-OFF su “OFF”, l’interruttore CONTROL su “OFF”, scollegare il polo positivo (+) dalla batteria e il generatore dalla rete elettrica.
CARATTERISTICHE TECNICHE:
| MOTORE |
| Potenza |
13 Hp |
| Avviamento |
manuale/elettrico |
| Cilindrata |
389 cc |
| Tipo carburante |
benzina |
| Capacità serbatoio |
25 lt. |
| Rumorosità |
76 dB(A) |
| Servizio continuo orario |
9 h |
| GENERATORE |
| Carica batterie |
12 Volt |
| Amperaggio |
8,3 A |
| Frequenza |
50 Hz |
| Tensione |
230V |
| Potenza uso continuo |
5 Kw |
| Potenza massima |
5.5 Kw |
| Peso |
Kg. 90 |
| Dimensioni - LxPxH - |
680x540x540 |
PANNELLO COMANDI GENERATORE
